在城市的各個角落，我們常常能看到建筑工地上矗立的密密麻麻的鋼管架體，它們像建筑的“骨架”一樣支撐著施工人員和材料的重量。近年來，盤扣式鋼管腳手架因其先進的節點設計和卓越的承載性能，已成為我國橋梁、高層建筑、隧道工程等施工中應用最廣泛的支撐體系之一。

?

盤扣式腳手架介紹

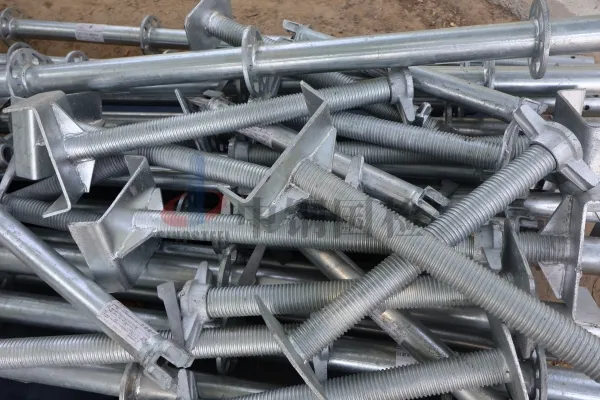

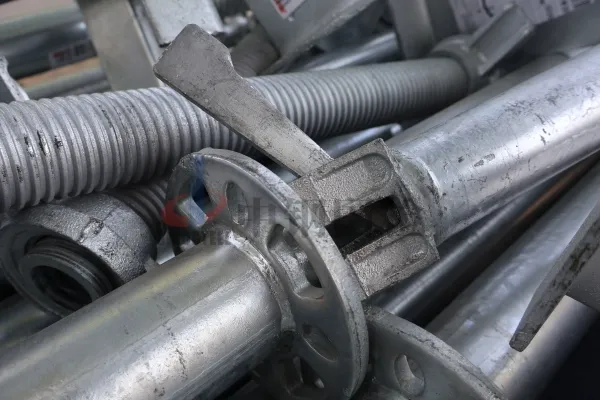

盤扣式腳手架的核心特征在于“盤扣”這一獨特的連接節點設計。其主要構件包括立桿、水平桿、斜桿、連接盤、插銷、可調節底座及可調托撐等。安裝時，將扣接頭卡入連接盤，用楔形插銷敲緊，一個穩固的連接節點便形成了。這種設計看似簡單，卻蘊藏著巧妙的結構力學原理——它就像人體的“關節”，將一根根鋼管緊密連接成一個整體，既能承受垂直方向的巨大壓力，又能抵抗水平方向的風荷載和施工動荷載。相較于傳統腳手架，盤扣式腳手架具備節點合理，承載能力卓越、連接可靠、抗風險能力強、搭拆高效，綜合成本低等特點。

?

盤扣式腳手架的檢測意義

盤扣式腳手架的質量直接關系到工程安全，標準JG/T 503-2016《承插型盤扣式鋼管支架構件》對構件的各項性能指標提出來明確要求。檢測的根本目的，是確保其結構完整、安全性和可靠性，防止因材料缺陷、連接松動或設計不當導致的坍塌事故，保障施工人員安全和工程進度。

?

1.外觀質量：

標準要求，構件表面不得有裂紋、折疊、結疤、分層等缺陷，焊縫不得有裂紋、未熔合、焊瘤、咬邊。裂紋或分層會在受力時迅速擴展導致脆斷；未熔合焊縫在動載下極易開裂。外觀檢測是剔除“帶病”構件的第一道防線，防止因材料先天缺陷引發架體局部失效。

?

?

2.焊縫質量檢測：

連接盤與立桿的雙面焊縫是關鍵測受力部件，采用磁粉或滲透探傷檢測內部微裂紋。若焊縫存在未熔合或微裂紋，在承受數噸甚至數十噸荷載時，焊縫會突然開裂，導致連接盤脫離、橫桿墜落，引發連鎖坍塌，通過檢測可直接守住節點的生命安全底線。

?

3.連接盤單側及雙側抗剪切強度試驗：

模擬單側受力和雙側受力工況，施加規定剪力。若連接盤抗剪不足，橫桿和接頭會從連接盤脫落，造成整個架體失穩，通過檢測以確保連接盤能牢牢咬住橫桿，即使遭遇意外沖擊也不會脫開。

?

4.連接盤抗拉強度試驗：

沿立桿軸向施加拉力，驗證連接盤承受上拔力的能力。若連接盤抗拉強度不足，會從立桿上被拉脫，導致架體解體。通過檢測以確保節點在復雜受力狀態下依然可靠。

?

?

5.連接盤抗彎強度試驗：

對連接盤施加彎矩，測定其抗彎承載力。若連接盤抗彎剛度不足，會發生過大變形甚至斷裂，導致節點失效。通過檢測以驗證節點在偏心荷載下的整體穩定性。

?

6.連接盤內側環焊縫抗剪強度試驗：

專門測試連接盤內側環焊縫的抗剪性能，要求焊縫不得開裂、不得脫焊。連接盤內環焊縫是連接盤與立桿之間最關鍵的受力焊縫，承受著所有傳遞至連接盤的剪力和彎矩。許多腳手架事故的根源正是該焊縫質量不達標。通過對最薄弱環節的檢測，確保立桿與連接盤真正成為一體。

?

7.可調托撐與可調節底座抗壓強度試驗：

可調底座支承整個架體的重量并傳遞至地基；可調托撐承受上部梁板荷載。試驗施加規定的壓力，要求螺紋無滑絲、螺桿無彎曲、螺母無破壞?？烧{(diào)支座是荷載傳遞的起點和終點。若底座抗壓不足，會導致立桿下沉、架體傾斜；若托撐失效，上部混凝土模板會直接墜落。該試驗保證高度調節機構在重壓下仍能鎖緊，防止因支座破壞引發的整體失穩。

?

結語

盤扣式鋼管腳手架承載的不僅是混凝土和鋼筋的重量，更是每一位施工人員的生命安全，每一根鋼管、每一個盤扣、每一條焊縫，都關系著成百上千名工人的安危，關系著無數個家庭的圓滿。而檢測的意義就在于事故發生之前，將隱患消滅在萌芽狀態，筑牢城市建設安全的根基。
